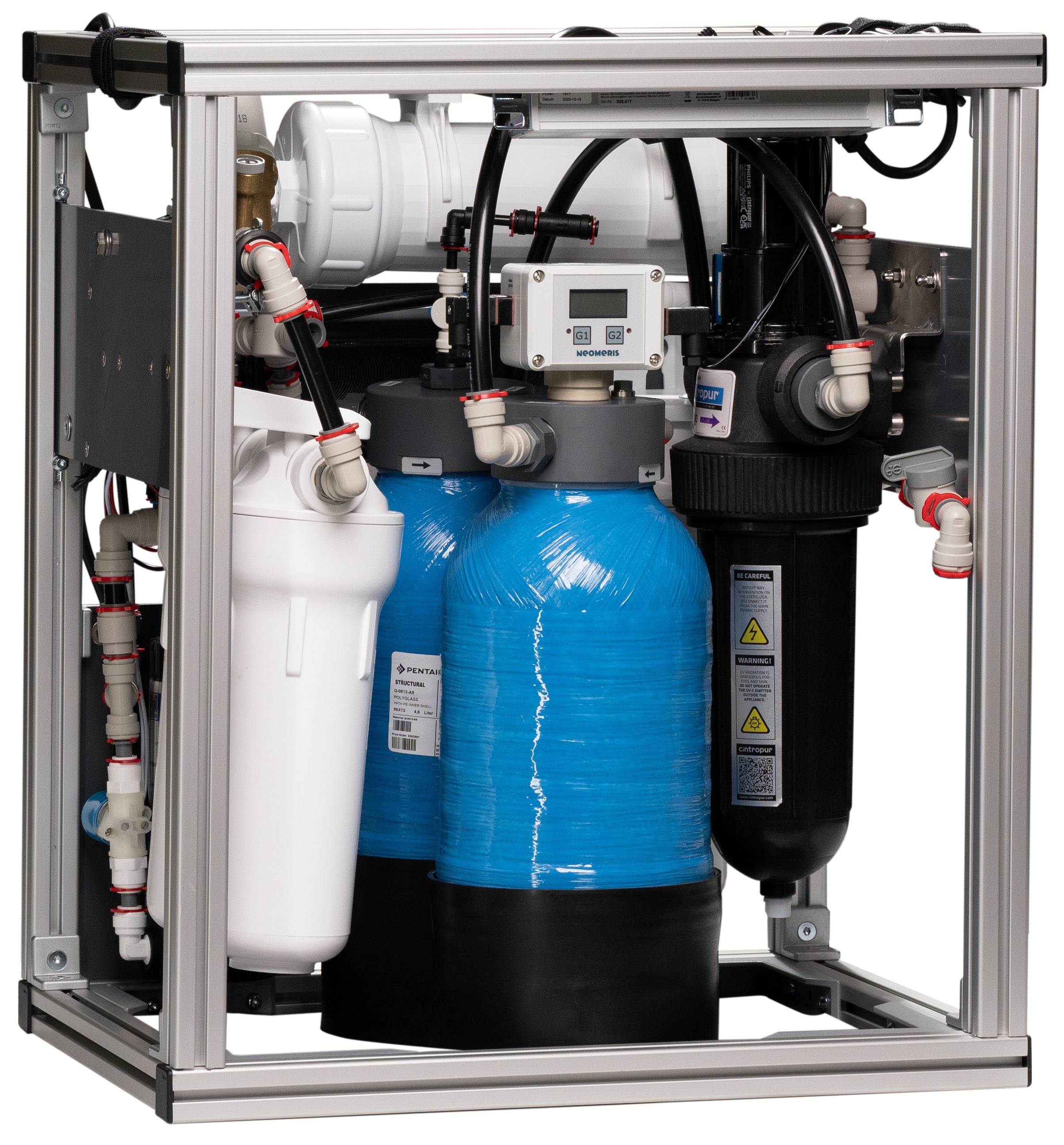

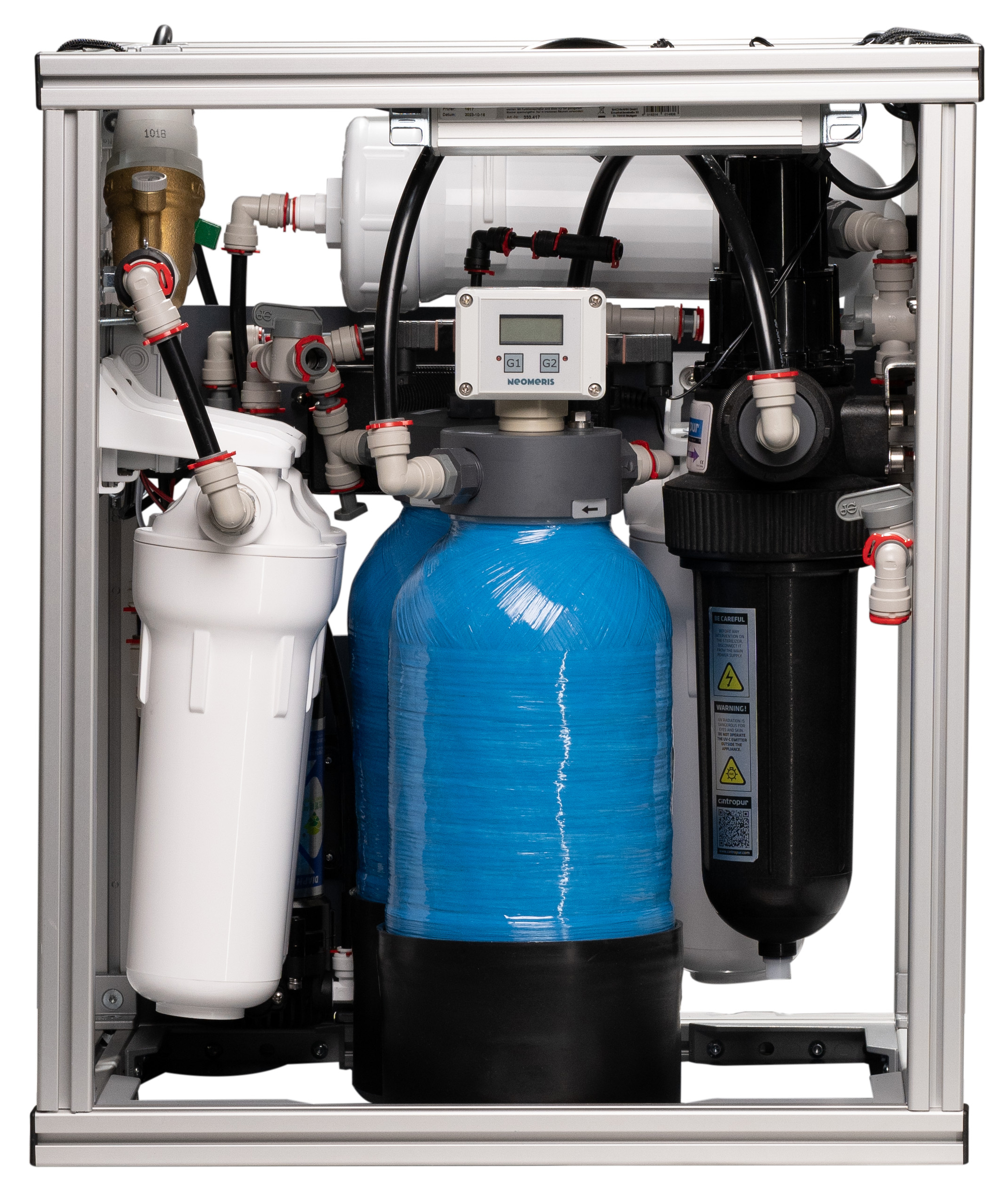

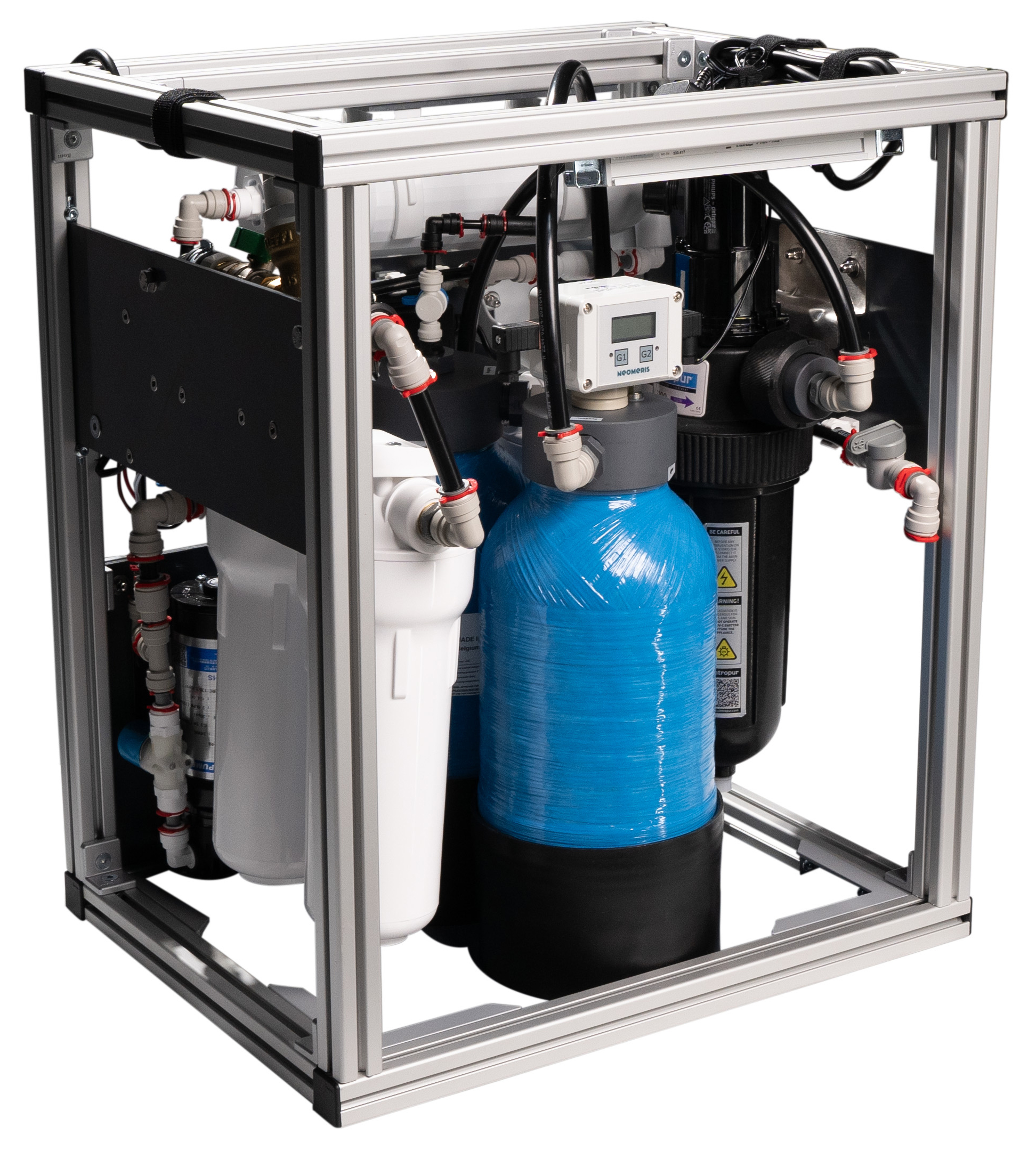

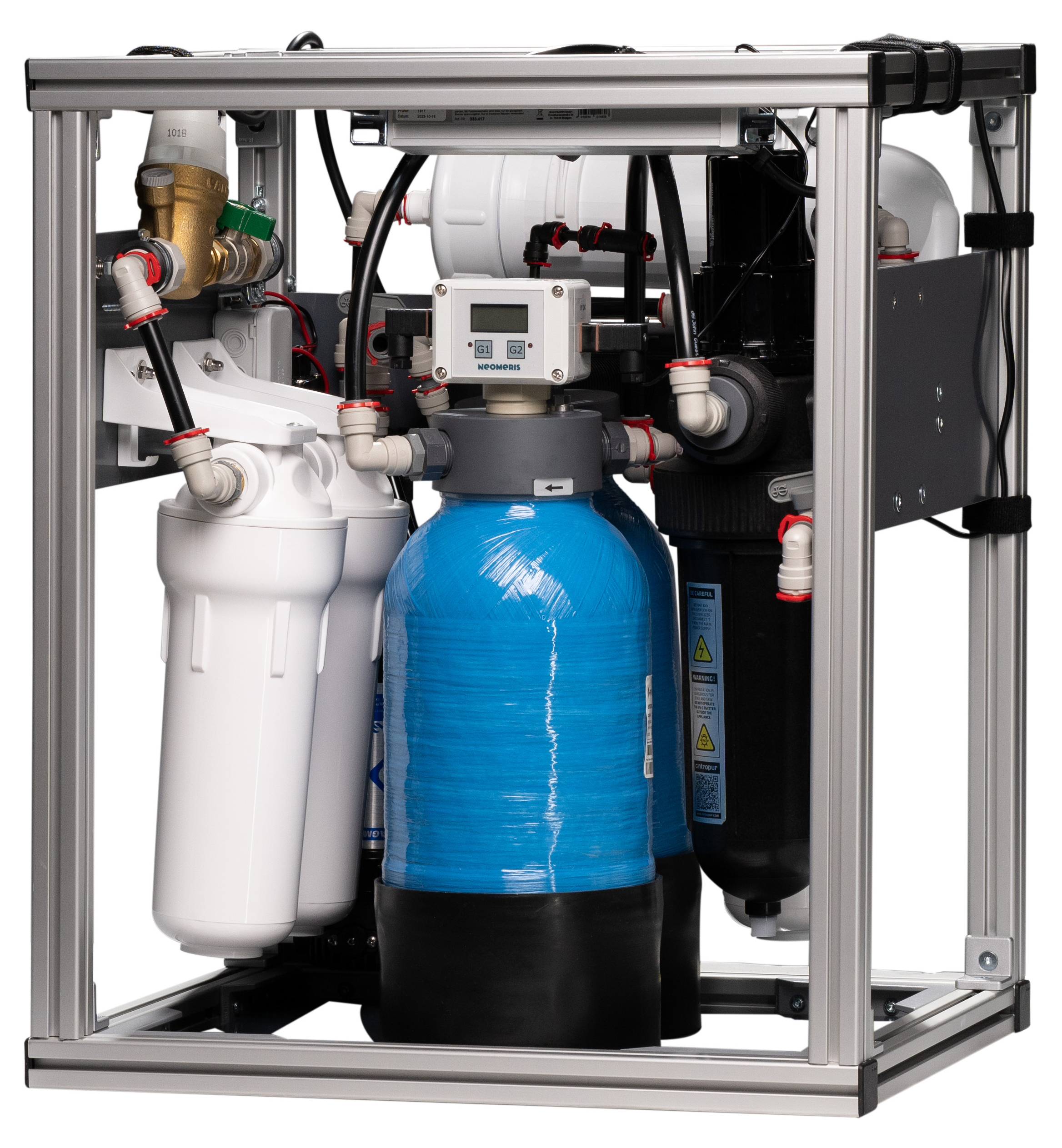

Wasseraufbereitungsanlage als Untertischanlage für ambulante Kliniken, inkl. UV-Anlage und Pyrogenfilter

Produktinformationen Untertischanlage

Hinweis: Bei dem dargestellten System handelt es sich um die Basisausführung einer Wasseraufbereitungsanlage zur Erzeugung von pyrogenfreiem, vollentsaltztem Wasser für die Sterilgutaufbereitung in ambulanten Praxen, und MVZs mit VE Wasserbedarf bis 50l/h. Die Anlage ist werkseitig bereits so konfiguriert, dass optional die Integration eines Puffertanks mit Rezirkulation und Druckerhöhung erfolgen kann.

Die HeylNeomeris Untertischanlage wurde spezielle für ambulant tätige Ärzte entwickelt, welche ergänzend zur Diagnostik und Behandlung auch vereinzelt operative Eingriffe durchführen. Die Anlage ist für den Einsatz bei unterschiedlichsten Qualitäten des Trinkwassers konzipiert. Die optionale Integration eines Tanksystems ermöglicht die Versorgung von Untertischgeräten (bspw. RDGs & Sterilisatoren) verschiedenster Bauart.

Prinzip:

Die Wasseraufbereitungsanlage kann aufgrund ihrer kompakten Bauweise in diversen ambulanten Anwendungsbereichen der Human- und Veterinärmedizin eingesetzt werden. Eine optimale Aufbereitung des Trinkwassers stellt eine wesentliche Voraussetzung für eine verlässliche Verfügbarkeit des eingesetzten Instrumentariums und dessen Schutz gegen etwaige Beschädigungen aufgrund von Oberflächenveränderungen dar. Zur Aufbereitung des Trinkwassers kommen eine Vorfiltration (Sedimentfilter & separater Aktivkohlefilter), ein Membranverfahren mit nachgeschaltetem Ionenaustauscherverfahren inklusive dauerhafter Überwachung des Silikatgehalts und der Leitfähigkeit zum Einsatz. Finale Sicherheit hinsichtlich bakterieller und mikrobieller Belastingen im aufbereiteten Wasser bieten die integrierte UV-Anlage sowie der nachgeschaltete Pyrogenfilter. Durch die Integration des optionalen Tanksystems wird gleichzeitig eine kontinuierliche Rezirkulation aus dem Tank über das Mischbett, die UV-Anlage und den Pyrogenfilter realisiert.

Wesentliche Bestandteile der Anlage im Detail

Vorfiltrationsstufe des eingesetzten Trinkwassers

Zum Schutz der nachgeschalteten Aufbereitungsstufen gegenüber Partikeln & Verunreinigungen aus dem Rohrleitungsnetz, verfügt die Anlage über einen eingangsseitigen Feinfilter. Gelöste Substanzen wie Chloride und organische Verunreinigungen werden effektiv durch das nachgeschaltete Aktivkohleelement entfernt.

Umkehrosmosemembran

Durch den Einsatz dieses membranbasierten Verfahrens werden dem Wasser 95 - 98& der gelösten Inhaltsstoffe entzogen. Hierbei entsteht als Produkt das Permeat, welches für die weiteren Aufbereitungsschritte genutzt wird. Weiterhin fällt Konzentrat als Abwasservolumenstrom an.

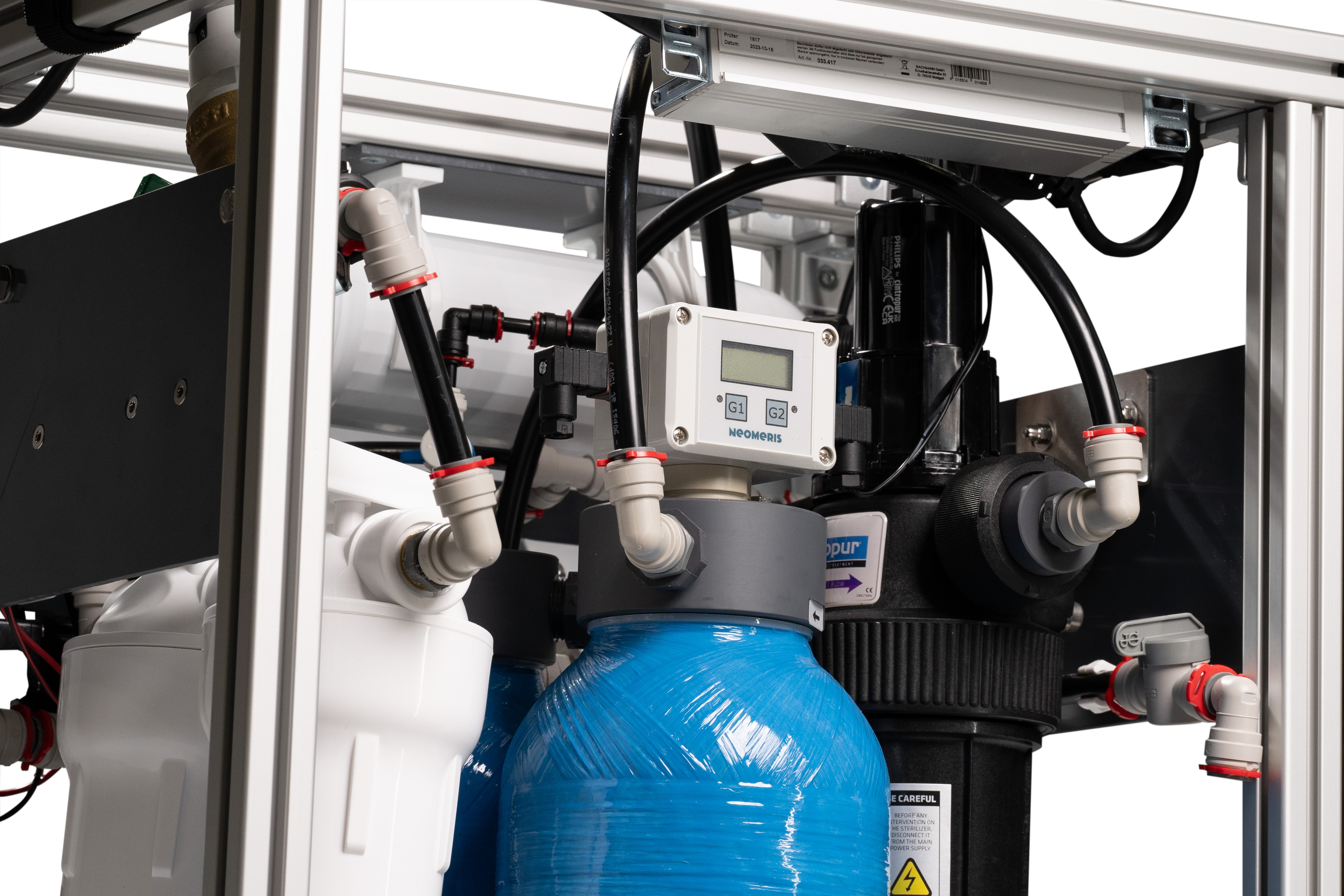

Mischbett

Das zweistufige (in Reihe geschaltete) Mischbett stellt einen sogenannten Polischer dar. Durch die spezielle Zusammensetzung des in den Patronen enthaltenen Harzes werden verlässlich alle noch im Wasser verbliebenen gelösten Inhaltsstoffe entfernt. Das eingesetzte Harz verfügt über eine hohe Effizienz gegenüber Silikaten, welche einen besonders negativen Einfluss auf die Aufbereitung von Medizinprodukten haben. Das Mischbett ist gleichzeitig die erste Stufe des Rezirkulationsverfahrens bei Verwendung des optional erhältlichen Puffertanksystems.

UV-Desinfektion Mini

Das Verfahren der UV-Desinfektion wird in Anlagen zur Wasseraufbereitung eingesetzt, um im Wasser etwaig enthaltene Mikroorganismen wie Bakterien, Viren und Protozoen zu inaktivieren. UV steht für ultraviolette Strahlung, die von speziellen UV-Lampen erzeugt wird. Das Prinzip der UV-Desinfektion beruht auf der Inaktivierung der DNA oder RNA der Mikroorganismen, wodurch sie daran gehindert werden sich zu vermehren und Krankheiten zu verursachen.

Im Gegensatz zu anderen Desinfektionsmetoden wie der Chlorung oder Ozonisierung erfordert die UV-Desinfektion keine Zugabe von Chemikalien zum Wasser. Es erzeugt keine unerwünschten Nebenprodukte und verändert weder den Geschmack noch den Geruch des Wassers. Die UV-Desinfektion ist eine zuverlässige Methode, um Mikroorganismen abzutöten. Solange die UV-Lampe ordnungsgemäß gewartet wird, bleibt die Effektivität der Desinfektion konstant. Da bei der UV-Desinfektion keine Chemikalien verwendet werden, gibt es keine schädlichen Rückstände im Wasser oder in der Umwelt.

Die UV-Anlage ist standardmäßig in das Anlagenkonzept hinter dem Mischbett eingebunden.

Pyrogenfilter

Ein Pyrogenfilter ist eine spezielle Art von Filter, der in der Wasseraufbereitung eingesetzt wird, um Pyrogene aus dem Wasser zu entfernen. Pyrogene sind Stoffe, die eine immunologische Reaktion im Körper hervorrufen können, insbesondere eine Erhöhung der Körpertemperatur. In der Regel handelt es sich dabei um Endotoxine, die von Bakterien wie bspw. Escherichia coli (E.coli) freigesetzt werden.

Der Pyrogenfilter besteht aus einem Filterelement, welches eine sehr feine Porengröße (0,1 bis 0,2 Mikrometern) aufweist.

Der Pyrogenfilter befindet sich direkt hinter der UV-Anlage und ist somit ebenfalls in das kontinuierlich arbeitende optionale Tanksystem mit Rezirkulation der Anlage eingebunden.

Integrierte Messtechnik zur Sicherstellung höchster Medienreinheit

Testomat 808 SiO2 Silikat Messgerät

Der Testomat 808 SiO2 dient der Bestimmung des Silikatgehalts im Wasser. Dass Messprinzip des Silikatmessgerätes basiert auf der sogenannten Molybdänblau-Methode. Hierbei reagiert das Silikat im Wasser mit Reagenzlösung, die Molybdän enthält. Durch die chemische Reaktion der Wasserprobe mit dem Reagenz wird eine Blaufärbung der Wasserprobe erzeugt, deren Intensität proportional zum Silikatgehalt ist. Die Bewertung der Farbintensität erfolgt mittels eines optischen Verfahrens.

Durch den Einsatz des Testomat 808 SiO2 wird die verlässliche Einhaltung des seitens der DGSV (Deutsche Gesellschaft für Sterilgutaufbereitung e.V.) sowie des AKI (Arbeitskreis Instrumentenaufbereitung) empfohlenen Grenzwertes für SiO2 in Höhe von 0,4mg/l sichergestellt.

Über ein integriertes Grenzwertrelais kann im Falle einer Grenzwertüberschreitung direkt ein optisches oder akustisches Warnelement angesteuert werden.

Messergebnisse, Fehler- und Zustandsmeldungen können kontinuierlich mittels 4-20mA Signal (Festwertprotokoll) an eine übergeordnete Prozessleitsteuerung wie bspw. den NeoTecMaster übertragen werden. Eine kontinuierliche Überwachung des Silikatgehaltes ist erforderlich, um etwaige Ablagerungen sowie hieraus im Folgenden resultierenden Beschädigungen von Gerätetechnik und Instrumentarium wirksam zu vermeiden.

Leitfähigkeitsmessung - N-LF 5R

Reines Wasser ist im Grundsatz nicht leitfähig und leitet somit keinen elektrischen Strom. Die elektrische Leitfähigkeit stellt einen Summenparameter dar, der eine Aussage über die Höhe bzw. Konzentration der im Wasser gelösten Stoffe ermöglicht. Je mehr Teilchen im Wasser gelöst sind, desto höher ist die Leitfähigkeit des Wassers. Übliche Einheiten für die elektrische Leitfähigkeit sind  µS/cm und S/cm. Alternativ erfolgt auch die Angabe über den gemessenen elektrischen Widerstand in der Einheit Ohm. Hierbei gilt, dass je geringer der gemessene Widerstand ist, desto höher ist der Leitwert. Zur Ermittlung des Leitwerts misst ein Leitwertmessgerät kontinuierlich den elektrischen Widerstand des Wassers. Der gemessene Wert wird dann in den Leitwert in Mikrosiemens pro cm umgerechnet. Für die Aufbereitung von Medizinprodukten wird eine Leitfähigkeit des für den Reinigungs- & Desinfektionsprozess sowie Sterilisationsprozess verwendeten Wassers von <1 µS/cm empfohlen. Die Unterschreitung dieses Wertes wird kontinuierlich durch die verwendete Leitfähigkeitsmessung überwacht.

Optionale Komponenten:

Tanksystem mit integrierter Rezirkulation und Druckerhöhung (Option)

Optimale Versorgungsergebnisse auch bei kurzzeitig erhöhten Bedarfsmengen ermöglicht das optional erhältliche Tanksystem mit Druckerhöhung und Füllstandsüberwachung. Durch das Tanksystem wird die Vorhaltung einer definierten Menge an VE-Wasser sichergestellt und ermöglicht hierdurch die unterbrechungsfreie Behandlung mehrerer Chargen ohne lange Wartezeiten. Das Tanksystem ist mit einem Rezirkulationsbypass ausgestattet, welcher die hohe Reinheit des erzeugten auch in Zeiten, in denen keine Abnahme erfolgt, sichergestellt.

NeoTecMaster 5 Zoll mit Gehäuse (Option)

Datenerfassung sowie deren Visualisierung und Verarbeitung sind nur einige der relevanten Themen im Umfeld einer modernen Wasseraufbereitung. Die Vernetzung unterschiedlichster Messsysteme und deren Einbindung in die Prozessautomatisierung ist hierbei ein elementarer Baustein. Der NeoTecMaster wurde speziell für die Aufgabe entwickelt und ist ein herstelleroffenes Multiparametersystem.

Die Datenaufzeichnung und Visualisierung vom NeoTecMaster

Die Visualisierung beim Multicontroller erfolgt über Trendgraphen. Alle eingerichteten Parameter können an- und abgewählt werden. Alle aufgezeichneten Daten werden auf einem USB-Stick gesichert und sind zusätzlich innerhalb des Firmennetzwerkes online abrufbar. Sie können über die Umschalttaste bis zu 8 Parameter überwachen und visualisieren.

Der NeoTecMaster ist mit einem Bildschirm in 5-Zoll Größe und zusätzlichem Gehäuse der Schutzklasse IP 66 erhältlich.

Das NeoTecMaster Multicontroller Konzept ist ein Basisbaustein für jede Wasseraufbereitungsanlage, auch für VE-Wasseranlagen in ambulanten Kliniken.
