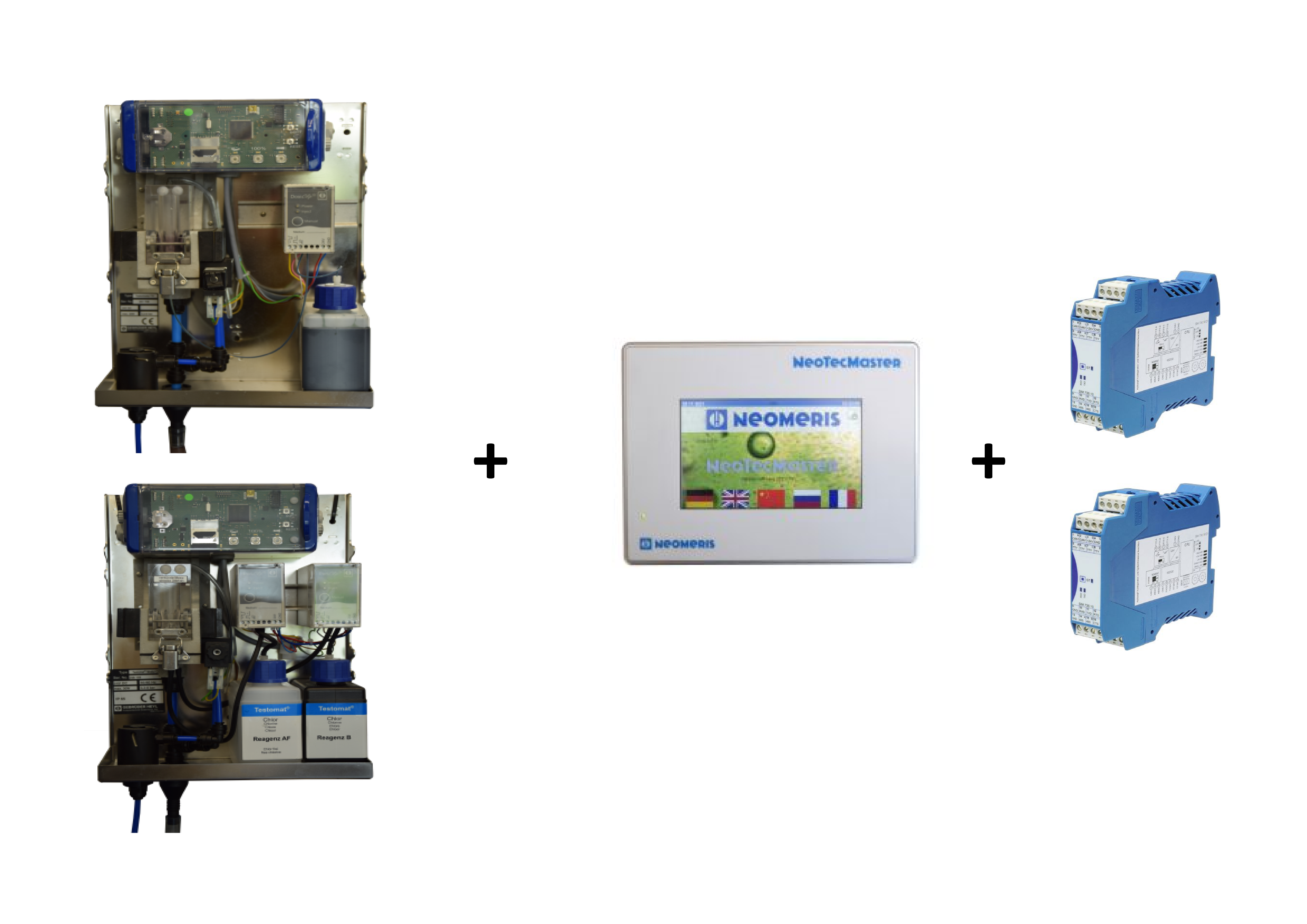

Testomat® LAB TH + LAB CL mit NeoTecMaster® - Mehrwertpaket

Artikelnummer: 851064

Produktinformationen "Testomat® LAB TH + LAB CL mit NeoTecMaster® - Mehrwertpaket"

Der Testomat® LAB TH bestimmt die Wasserhärte (Rest-Gesamthärte) mittels Titration vollautomatisch und ist zur Kontrolle der Wasserqualität von Wasseraufbereitungs-, Trinkwasseranlagen, Industrieheizkessel sowie zur Überwachung des Prozesswassers entwickelt worden und der Testomat® LAB CL ist ein robuster, nasschemischer Online-Messumformer, der den Gehalt an Gesamtchlor oder freiem Chlor misst. Das Gerät ist geeignet zur Kontrolle der Wasserqualität im Umfeld von Wasseraufbereitungs- & Trinkwasseranlagen, Prozessüberwachung sowie zur Überwachung der Chlorkonzentration im Kühlturmprozess. Der Messbereich liegt bei 0 bis 5 ppm (Auflösung 0,1). Das Gerät arbeitet nach der DPD-Methode in Anlehnung an EN ISO 7393-2. Die Analyse wird mittels Zugabe von zwei Reagenzien durchgeführt. Nach einer Reaktionszeit von ca. 60 Sekunden (Dosierung und Messzeit ohne Spülzeit) liegt das Messergebnis vor.

Vor dem Hintergrund, dass der Testomat® LAB TH und der Testomat® LAB CL für den Einsatz in Multiparametersystemen bzw. für die Anbindung an eine übergeordnete Steuerung entwickelt wurde, bieten wir Ihnen hiermit beide Testomat® LAB Analysengeräte in Verbindung mit dem eigens durch unser Haus entwickelten NeoTecMaster® Multicontroller als Paketlösung zum Vorzugspreis an.

Der hier im Paket enthaltene 4- Kanal NeoTecMaster® Multiparameter Controller ermöglicht in dieser Version die Verarbeitung von bis zu vier Messignalen. Ein Signaleingang am NeoTecMaster®, hier die RS232 Schnittstelle und eine zusätzliche RS232-Schnittstelle auf dem mitgelieferten NeoTec Slave-Modul, wird hierbei vom Testomat® LAB TH und vom Testomat® LAB CL zur Anzeige des Messwertes, des Trendverlaufs und der Status- Meldungen auf dem 5 Zoll Bildschirm verwendet.

Ergänzend zur RS232 Schnittstelle verfügt der NeoTecMaster® zudem über einen Modbus RTU Eingang, welchen Sie nach kurzer technische Rücksprache mit uns frei verwenden können. (Vorprüfung ob Ihre vorhandene zu integrierende Messtechnik Anpassungen erfordert)

Der NeoTecMaster® kann systematisch je nach Bedarf um weiterer optionale NeoTec Module (Funktions- / Signalwandler- Module) ergänzt werden. Dadurch ist die zukünftige Realisierung weiterer Steuerungskonzepte gegeben und flexibel möglich.

Ein Modul, welches den Funktionsumfang grundlegend erweitert und bereits im Lieferumfang enthalten ist, ist unser NeoTec Slave Relaismodul. Hierdurch können Sie dem Gesamtsystem potentialfreie Relaiskontakte hinzufügen. Diese können Sie frei den eingehenden Messsignalen zuweisen und dadurch beispielsweise grenzwertbezogene Steuerungskonzepte umsetzen, als auch messwertbezogene Meldungen ausgeben.

Weitere Vorteile des NeoTecMaster:
  • Einfache Bedienung
  • Integration der Testomat® Gerätewelt, hier in Verbindung mit dem Testomat® LAB TH und Testomat® LAB CL
  • Integration in den vorhandenen Schaltschrank, alternativ bieten wir Ihnen unser NeoTecMaster® Gehäuse an
  • Funktionsumfang Modular durch NeoTec Slave- und Signalwandler- Module erweiterbar (Messen, Steuern, Regeln)
  • Erhältlich als Einbauvariante oder Aufbauvariante
  • strukturierte kontinuierliche Datenaufzeichnung auf der integrierten SD-Karte oder optional erhältlichen SDHC Karte (2Gbyte) als Datei im CSV-Format

Dazu kommen die bewährten Testomat® LAB Funktionalitäten:

  • Optimierte Wassererkennung auf Basis eines optischen Messverfahrens
  • RS232- Schnittstelle zur Übertragung der Messwerte und Fehlermeldungen
  • Import und Export von Einstellungen (Grundprogrammierung)
  • Protokollierung von Messdaten und Meldungen/Alarmen mittels integrierter SD- Karte oder optional verwendbarer SDHC Karte (2GByte)
  • Firmware Update mittels SD-Karte
  • Durchführung der Parametrierung mittels SD-Karte oder der Software „Servicemonitor“ mittels Mini-USB (geräteseitig) auf USB 2.0 (zum Beispiel PC/Notebook)
  • Mehrsprachige Menüführung der Software auf Deutsch, Englisch, Französisch, Niederländisch, Portugiesisch
  • Integrierter Selbsttest mit fortlaufender Überwachung
  • Automatische Entlüftung der Indikatorleitung
  • Kompakte Bauweise
Leistungsprofil Testomat® LAB TH:
  • Hochgenaue Titration mittels Kolben-Dosierpumpe
  • Zuverlässiger und wartungsarmer Betrieb
  • Minimaler Indikator- und Wasserverbrauch
  • Analogausgang 4 - 20 mA zur Übertragung der Messwerte
  • Programmierbare Härte-Einheit in °dH, °f, ppm CaCO3, mmol/l
  • Sammelalarm Ausgang
  • Indikatormengen: 500 ml Flaschen
  • Analysenauslösung:
    • Automatischer Intervallbetrieb (Intervallpause einstellbar von 0–255 Minuten)
    • Externer Analyseneingang (Start/Stopp)
    • Handstart
Leistungsprofil Testomat® LAB CL:
  • Hochgenaue Schlauchrollenpumpen
  • Zuverlässiger und wartungsarmer Betrieb
  • Minimaler Reagenz- und Wasserverbrauch Analogausgang 4 - 20 mA zur Übertragung der Messwerte RS232 Schnittstelle zur Übertragung der Messwerte & Störmeldungen
  • Sammelalarm Ausgang
  • Optimierte Reagenzien: nur 2 Reagenzien für die Bestimmung von Gesamtchlor
  • Optimierter Reagenzsatz: Füllmengen sind aufeinander so abgestimmt, dass sich der Reagenzsatz nahezu gleichmäßig aufbraucht.
Analysenauslösung:
  • Automatischer Intervallbetrieb (Intervallpause einstellbar von 0–255 Minuten)
  • Externer Analyseneingang (Start/Stopp)
  • Handstart
Optional verfügbares Zubehör:
  • OLED-Display
  • Schutzhaube zur Erhöhung der IP-Schutzklasse des Testomat® LAB
  • NeoTecMaster® Gehäuse

Maße

Breite 45 cm
Höhe 31 cm
Länge 63 cm

Gewicht

Gewicht 18 kg

Weitere Eigenschaften

Technische Daten
Testomat® LAB TH:

Betriebsspannung: 24 VDC
Leistungsaufnahme: Max. 1 A, ohne äußere Belastung
Schutzklasse: I
Schutzart: IP 40 (bei Verwendung der optional erhältlichen Gerätehaube IP43)
Umgebungstemperatur: 10–40 °C
Wassertemperatur: 10–40 °C
Abmessungen (B x H x T): 270 x 350 x 147mm
Betriebsdruck: 1 bis 8 bar / 1x105 bis 8x105 Pa oder 0,3* bis 1 bar / 1x105 bis 1x105 Pa (nach Entfernung des Reglerkerns)
Gewicht: ca. 4,35 kg
Menüsprachen: (Servicemonitor) Deutsch, Englisch, Französisch, Niederländisch
Messbereich: 0,05 – 25 °dH


Testomat® LAB CL:

Betriebsspannung: 24 VDC
Leistungsaufnahme: max. 1 A, ohne äußere Belastung
Schutzklasse: I
Schutzart: IP 40 (bei Verwendung der optional erhältlichen Gerätehaube IP43)
Umgebungstemperatur: 10–40 °C
Wassertemperatur: 10–40 °C
Abmessungen: 270 x 350 x 147 mm
Betriebsdruck: 1 bis 8 bar / 1x105 bis 8x105 Pa oder 0,3* bis 1 bar / 1x105 bis 1x105 Pa (*nach entfernen des Reglerkerns)
Gewicht: ca. 4,35 kg
Menüsprachen: (Servicemonitor) Deutsch, Englisch, Französisch, Niederländisch
Messbereich: 0 – 5 mg/l (ppm) freies Chlor oder 0 – 5 mg/l (ppm) gesamt Chlor
NeoTecMaster®:

  • 5 Zoll Display mit integriertem resistiven Touchscreen
  • 24VDC Spannungsversorgung
  • Anzeige von vier Messwerten (8 Messwerte, siehe Produktseite)
  • RS232 Eingang zum Anschluss eines Testomat® LAB und EVO TH
  • RS485 Eingang zum Anschluss der Modbus RTU Sensoren
  • USB Datenspeicherung Ethernet Schnittstelle zur Visualisierung des Ist- Zustandes
  • Abmessungen (B x H x T) 180 x 135 x 48 mm
